Información Básica.
Camino conductora
Ambas caras
Soldadura Número del punto
Soltero
Tipo
Especial
aplicación
rejilla de acero
tensión nominal
380v/50hz
nombre
Boss Stitch Welding Machine
clave
máquina de soldadura
Paquete de Transporte
Wooden Case
Marca Comercial
xinchang
Origen
Ningbo
Capacidad de Producción
20 Set / Month
Descripción de Producto

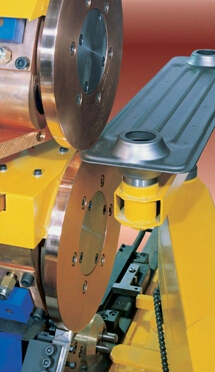

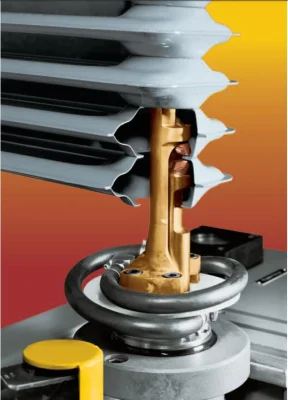

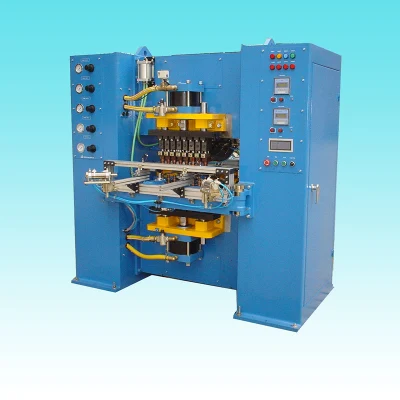

Jefe del radiador Circular automática Máquina de soldadura de costura
Funciones principales

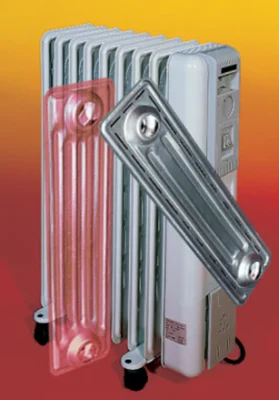

La automática máquina de soldadura por puntos circunferenciales(Radiador jefe del equipo de soldadura de costura) es un equipo de soldadura por resistencia para el jefe entre el calentador de llena de aceite, se presentan con soldadura fiable, un buen sellado de alta eficiencia, bajo costo, etc. El mainframe se compone de la pantalla táctil PLC, rectificador controlado de silicio (SCR) como la fase de contacto, con los componentes de alto rendimiento, la calidad de soldadura estable, y el sobrecalentamiento, la presión de aire, flujo de agua y otras funciones de aviso de protección.
La tasa de calentador de aceite después de soldar≥95% (calculado por conjuntos).
| 1 | Los parámetros básicos | |||
| 1.1. | Distancia del orificio de convexa | 225-490mm (ajustable) | ||
| 1.2 | El diámetro del orificio convexo | Φ42-Φ44mm | ||
| 1.3 | La duración de la caldera llena de aceite | 325-600mm (regulado de acuerdo con la pieza) | ||
| 1.4 | El ancho de calentador de llena de aceite | 100-180mm (regulado de acuerdo con la pieza) | ||
| 1.5 | Número máximo de elementos por conjunto de radiador | 15 | ||
| 1.6 | El grosor de hoja soldable | 0.4-0.8mm (Ust1203 el grado de acero laminado en frío de hoja) | ||
| 1.7 | La tensión nominal | 380V/50Hz | ||
| 1.8 | Capacidad nominal | 50 × 2 (en el intermedio inversor, el ahorro de energía, estable) | ||
| 1.9 | El ciclo de trabajo (%) | 50 | ||
| 1.10 | Segunda tensión sin carga (V). | 9.4. | ||
| 1.11 | Máx. de secundaria de corriente de soldadura (KA): | ≥16 | ||
| 1.12 | Resistencia total del circuito secundario (μΩ) | ≤50 | ||
| 1.13 | Las dimensiones de la soldadura | A=D+2*(55-90) (mm); D: 460-480 (mm)(Normal; E: 55-90 (mm); B: 100-200 (mm) G: 6(Tl20 (mm); C: 40-45 (mm); F: OC+12 (ram); H: 38-42 (mm) | ||
| 2 | Requisitos generales | |||
| 2.1. | Tamaño de cable. | ≥35 mm2 | ||
| 2.2 | Número de puntos de soldadura circunferencial agujero convexo | 32-41 | ||
| 2.3. | Máx. de la velocidad de soldadura (S) exclusión de otros tiempos: auxiliar | ≤16 segundos/PC (calculado y 38 puntos por el anillo, con referencia a 0,5 mm de bajo carbono hojas laminadas en frío, acero, el material cumple con la norma EN10130 Hoja de acero estampado U St grado (o no menos de GB/T222 estándar, el contenido de carbono: 0.05-0.12%) | ||
| 2.4 | La aceptación de normas de máquina de soldadura: | Cumplir con las normas generales de la República Popular China y el GB15578-1995 obligatorio nacional normas de certificación. Fabricados en línea con la normativa aplicable, por ejemplo: JB/T3158-1999, JB3957-1999. | ||
| 2.5 | Controlador: | + pantalla táctil PLC, el controlador de interfaz de usuario chino utiliza un microprocesador (control de bucle cerrado), la corriente se eleva suavemente, puntos de soldadura grabados y el número de la soldadura, 8 conjuntos de parámetros de soldadura almacenados, la ejecución seleccionar directamente, con cerradura de seguridad para el ajuste de parámetros de soldadura, startup autodiagnóstico y fallo del sistema auto-test, protección contra sobrecalentamiento y la indicación de fallo, etc. Está equipado con el interruptor principal y el botón de emergencia. | ||
| 2.6 | Tiempo incluyendo auxiliar cada componente de la alimentación | Acerca de 2-5S (de acuerdo a diferentes operadores). | ||
| 2.7 | El caudal de agua de refrigeración | ≥30 L/min (añadido con el sistema de alerta de detección de flujo de agua) | ||
| La temperatura del agua de refrigeración | En la entrada de agua≤30ºC. | |||
| La presión de agua de refrigeración (MPA) | 0.15-0.3 | |||
| 2.8 | Aire comprimido (MPA) | 0.5-0.6 (añadido con el sistema de alerta de detección de presión en la entrada de aire comprimido) | ||
| 2.9 | Máx. de la presión de los electrodos (N) (0.6Mpa): | ≥3.000 | ||
| 2.10 | El peso del mainframe | 1.800Kg. | ||
| 2.11. | Herramientas de reparación | 1 juego por 3 unidades | ||
| 2.12 | Cuenta con pantalla táctil y Mitsubishi Mitsubishi PLC, el Japón de la electroválvula de SMC y el conjunto del cilindro, Omron Relé auxiliar, convertidor de Siemens. | |||
| 2.13 | Las manos en el botón control mediante la estación móvil. | |||
| 3 | Configuraciones | |||
| NO. | Nombre | Marca/lugar de origen | Comentario | |
| 3.1. | Válvula de solenoide | SMC. | ||
| 3.2. | La válvula de regulación/filtro general/manómetro | MindMan | ||
| 3.3 | Conector/Flujo de aire de la válvula de límite | SMC. | ||
| 3.4 | El cilindro maestro, 2 juegos | Los componentes importados, Japón (la famosa marca) | Montado por nosotros | |
| 3.5 | Sistema de control de la soldadura, 2 juegos | Anda, un desarrollo independiente | El cilindro giratorio brazo parte utiliza componentes de SMC. | |
| 3.6 | Convertidor principal, 2 juegos | Anda | Paquete de resina epoxi | |
| 3.7 | Inversor, 2 juegos | Los elementos importados de Europa | Diseñado y montado por anda | |
| 3.8 | Pantalla táctil, 1 set | Mitsubishi | ||
| 3.9 | Pantalla táctil PLC/ | Mitsubishi | ||
| 3.10. | Diodo//IGBT de SCR. | Ximenkan o su equivalente en marcas extranjeras | ||
| 3.11. | Relé auxiliar | Omron o su equivalente en marcas extranjeras | ||
| 3.12. | El interruptor de proximidad | Autonics | ||
| 3.13 | Interruptor de botón | Siemens/ Schneider | ||
| 3.14 | Interruptor de alimentación | Mitsubishi/Japón | ||
| 3.15. | Motor paso a paso, 2 juegos | Sanyo/Japón | ||
| 3.16 | El controlador 2 juegos | Nacionales | ||
| 3.17 | Relé de tiempo | Omron | ||
| 3.18 | El cojinete | En su totalidad importadas, la famosa marca | ||
Nosotros, Ningbo Xin Chang Machinery Co.,Ltd es un profesional de diseñador y fabricante de máquina de soldadura por fricción, resistencia máquina de soldadura y equipos de intercambiador de calor. Nuestra fábrica en esta línea de más de 20 años, tenemos más de 10 altos especialistas en mecánica y eléctrica y el total de más de 200 empleados, nuestra máquina es famoso en China. Disponemos de CCC, ISO9001 y certificados CE.
Durante los años, hemos exportado tantas máquinas a 30 y más países como Francia, España, Polonia, Rusia, Indonesia, Vietnam, Pakistán, India, México, Egipto...
Nuestros productos principales son el equipo de intercambiador de calor, Fricción máquina de soldadura, máquina de soldadura por puntos, la proyección de la máquina de soldadura, máquina de soldadura a tope, costura a máquina de soldadura, de múltiples cabezas máquina de soldadura para malla de alambre, y otros diversos de la máquina de soldadura especiales para la conexión de metal en diferentes industrias.
Siempre se adhieren a la idea de gestión de la "integridad, la profesión, la innovación, y ganar-ganar", para que se convierte en empresa de confianza Xin Chang de clientes. Una buena calidad del producto, servicio post-venta perfecto, y asistencia técnica profesional que los clientes elegir sin remordimientos y sin preocupaciones usa
1.P: ¿Qué acerca de su fecha de entrega estándar? R: Generalmente 30-60 días hábiles. Nuestra empresa ofrece en tiempo de entrega
2.P: ¿Cómo se puede garantizar la calidad?
R: Usted podría probar muestras antes de orden,y contamos con profesionales y equipos de mecanizado de precisión de control de calidad; siempre la inspección final antes del envío.
3.Q: ¿Cuál es la garantía?
R: Por un año después de que el custumer recibió la máquina.
4.P: ¿Qué debemos hacer si la máquina falla?
R: En la garantía de tiempo (de 1 año),nos enviará las piezas de repuesto para su libre, y proporcionar la asesoría técnica para cualquier momento.
5.P: ¿Puedo hacer mi propio diseño y logo en el producto?
R: Sí, hacemos OEM.Bienvenido socios globales.
6.P: ¿Qué es el modo de embalaje?
R: caja de madera o FCL al contenedor.
7.P: ¿cuál es su post-venta de servicio?
Un Post-venta:
1) la formación de los trabajadores cómo instalar la máquina, cómo utilizar la máquina.
2) Ingenieros disponibles para el mantenimiento de maquinaria en el extranjero
3) 1 años de garantía ( libre de mantener en un año)
4) piezas de recambio y otros accesorios proporcionados
